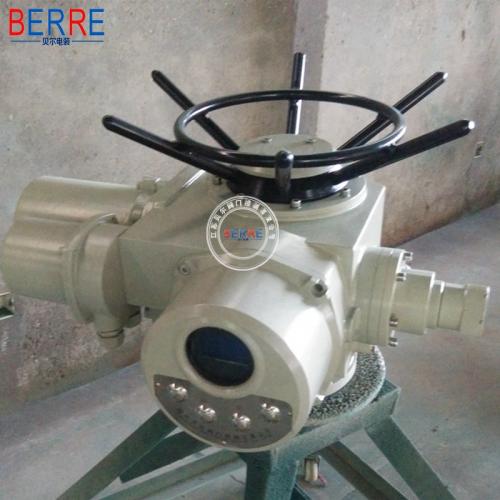

智能一体化阀门电动装置(DZW20-24)

一、扬州贝尔DZW20-24智能一体化阀门电动装置简介：

扬州贝尔DZW20-24智能一体化阀门电动装置用于把阀门驱动至全开或全关的位置。用与控制阀的执行机构能够精确的使阀门走到任何位置。尽管大部分执行机构都是用于开关阀门，但是如今的执行机构的设计远远超出了简单的开关功能，它们包含了位置感应装置，力矩感应装置，电极保护装置，逻辑控制装置，数字通讯模块及PID控制模块等，而这些装置全部安装在一个紧凑的外壳内。

DZW/Z型主要的产品型号：Z10 DZW10 Z20 DZW20 Z30 DZW30 Z45 DZW45 Z60 DZW60 Z90 DZW90 Z120 DZW120 Z180 DZW180 Z250 DZW250 DZW350 DZW350 Z500 DZW500

DZW-DS1阀门电动装置主要型号有：DZW10-24r/min，DZW15-24r/min，DZW20-24r/min，DZW30-24r/min, DZW45-24r/min，DZW60-24r/min，DZW90-24r/min，DZW120-24r/min, DZW180-24r/min， DZW250-24r/min，DZW350-24r/min

二、扬州贝尔DZW20-24智能一体化阀门电动装置特点：

1、采用大规模的数字集成芯片，功能强大，精度等级高。

2、机电一体化设计，体积小，重量轻。

3、采用专业的压力传感器测量输出轴的力矩值，因此提高了力矩测量值的准确度，误差率≤5%并可动态监视、显示过力矩、堵转可报警.

4、位移传感器采用霍尔传感器，并对脉冲信号数字量化处理，因此阀门定位精度的基本误差为1级精度。

5、执行机构的功能、参数设置、调试和现场电动操作都通过手持式红外线遥控器进行设定，毋需打开箱盖。

6、全中文及字符显示，菜单式操作，直观明了，易学、易懂、易操作。

三、扬州贝尔DZW20-24智能一体化阀门电动装置工作环境和主要技术参数：

电源：  常规，三相380V（50Hz）

   特殊，三相660V、415V（50HZ、60HZ）；

    单相220V、110V（50HZ、60HZ）

环境温度：-20~+60℃ （特殊订货-40~+80℃ ）

相对湿度：≤95%（25℃时）。

防护类型：户外型，用于无易燃、易爆和无腐蚀性介质的场所；

防护等：IP55（特殊订货IP65、IP67）

工作制：短时10分钟（特殊订货30分钟）

四、扬州贝尔DZW20-24智能一体化阀门电动装置的维护：

电动执行器可提供给用户的阀杆接头有两种，其中一种用4个螺钉安装在电动执行器输出轴的底部；另一种与输出轴为渐开线花键连接。阀杆接头的连接：取下阀杆接头，使用L型扳手将阀杆接头取下；根据阀门上电动执行器的方位，选择阀杆接头上键槽的一个方向；检查电动执行器的开关方向是否与阀门所要求的开关方向一致；将阀杆接头插入输出轴孔，并使用L型扳手，拧紧4颗紧固螺钉。
