盘式导电滑环(BTP070-0605)_深圳市比尔德科技有限公司

比尔德BTP070-0605，通孔直径70mm,外形扁平，类似盘状，故称为盘式滑环。专门为在垂直方向有高度限制的旋转系统而设计。全铝合金结构,接触材料采用贵金属+超硬镀金处理，运转稳定、电阻波动小、噪音低、寿命长； 360度连续旋转传输动力和数据信号；

盘式导电滑环采用一体式和分离两种式设计；一体式盘式滑环可以提供实心或者过孔不同尺寸选择；分离式盘式滑环采用PCB板设计，提供分离的转子和定子，能满足用户高度限制的需求。

产品参数PRODUCT PARAMETERS

电气技术指标Electrical Data
通路数	标准1-24路
额定电压Rated Voltage	240v,380v,600v或更高可选
额定电流Rated Current	每环5A,10A,15A,20A或更高可选
绝缘电阻Insulation Resistance	≥1000MΩ@500 VDC
绝缘强度Dielectric Strength	1000VAC@50Hz 60s
动态电阻Electrical Noise	≤7 mΩ
机械技术指标Mechanical Data
过孔直径Inner Diameter	70mm
额定转速Rated Speed	60转/分钟
防护等级IP Grade	IP54(可选IP68)
力矩Torque	≤9.25g·m
导线规格Lead Size	22AWG,17AWG,14AWG UL,铁氟龙高温线
壳体材料Housing Material	铝合金或工程塑料
接触材料Contact Material	贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature	-40℃~+80℃
工作湿度Operating Temperature	60%RH或更高
认证 Certified	CE,RoHS ,FCC,SGS

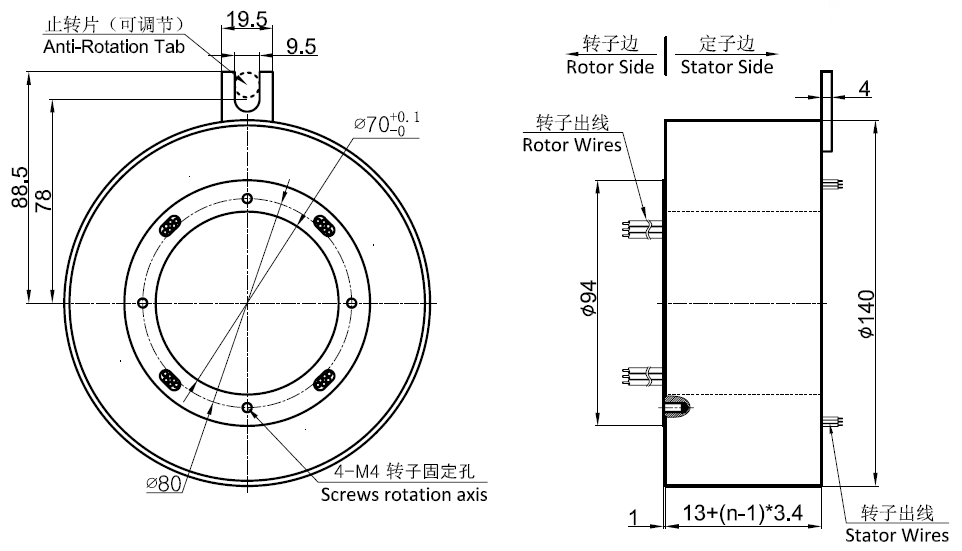

BTP070-0605图纸

360度无限制旋转，动力及信号混走；

盘式滑环厚度小,节省空间, 横向空间不受限制；

弹片触点采用贵金属,抗干扰设计,信号传输稳定可靠；

超长使用寿命,免维护,安装便捷,无需润滑剂；

采用坚固的铝合金外壳设计,耐高温电缆；

可传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等信号；

旋转门，旋转平台，测试设备等领域

工业自动化设备，焊接机器人，旋转传感器等领域

医疗仪器设备，医用CT,制药设备，送药设备等领域；

安检设备，展台设备等领域，

雷达系统，天线系统等领域；

机床转台，自动化转台，军用坦克等领域；

转速

出线方向

路数

导线长度

壳体材料

军用级别

端子类型

电流、电压

内径、外径、长度

专用屏蔽导线

工作温度（-60℃~+230℃）

气压/液压混合

特殊环境定制（防震、高温）

安装方式（可选法兰安装）

防护等级可选 IP51~IP68

信号及电源可单独混合传输

以上所提到的均可进行非标定制,如果没有合适的标准产品,可根据您的要求定制
