蓝式过滤器

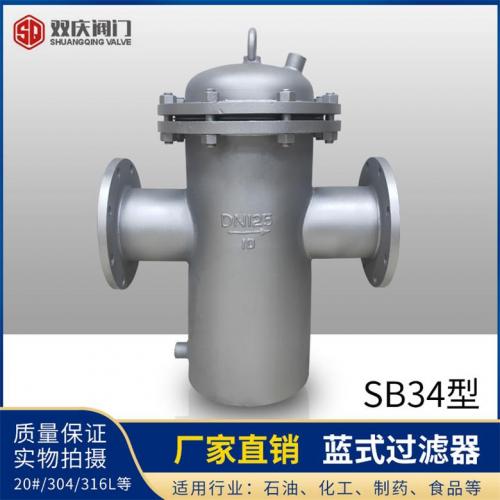

 SB34篮式过滤器 直通平底蓝式过滤器 SQSBL高压蓝式过滤器

产品概述

     篮式过滤器又称蓝式过滤器，筒式过滤器，桶式过滤器，主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成。

是过滤器中的佼佼者，主要用于杂质量较大的工况环境，因滤网结构与其它过滤网不一样，形状像篮子，故名篮式过滤器。

     直通平底篮式过滤器主要用于水、油或其它液体管道上，过滤管道里的杂物，过滤网孔面积比通径管面积大2-3倍，远远超过Y型、T型过滤器过滤面积，在石油、化工、制药、食品等行业中得到了广泛的应用，深受广大用户的青睐。

工作原理

     当流体通过主管进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮

由过滤器出水口排出。

产品参数

产品名称：直通平底蓝式过滤器

适用介质：水、油、蒸汽、气体等

安装方式：直通，水平安装

连接方式：法兰、螺纹、承插焊、对焊

口    径：DN15-1000mm

工作压力：1.6-10.0MPa

材    质：20#、304、316L等

过滤精度：10-480目(通水网为18-30目/cm2；通气网为40-100目/cm2；通油网为100-480目/cm2)

技术参数

1、适合物料：

a、 化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；

b、 化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；

c、制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；

d、 轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。

2、工作温度：-80℃—+450℃

3、公称通径：DN15—DN1000

4、公称压力：PN1.0—5.0Mpa

5、法兰标准：HG20592-97（也可按用户要求制造）

6、壳体材质：20#、304、304L、316、316L等

7、密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶等

选用原则

1、进出口通径：

原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力：

按照过滤管路可能出现的***高压力确定过滤器的压力等级。

3、孔目数的选择：

主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。

清洗方法

当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，将过滤网取出清洗后重新装入即可。

安装说明

蓝式过滤器一般水平安装，进出口方向与阀体上的箭头方向应保持一致。

安装前先检查产品螺丝有没松脱，污物有没带入过滤器内，,安装时请注意流向标志，在使用时一定要定期清理过滤器网。

产品型号

直通蓝式过滤器SB34型、高低蓝式过滤器YG07型、角通蓝式过滤器、弧底蓝式过滤器SRB-II型、双滤芯蓝式过滤器SD14型、保温蓝式过滤器、SB34、SQSBL、SBL、SRBI

订货须知

1)过滤器连接管道的公称通径，法兰标准和压力等级；

2)设计压力(或***大操作压力)；

3)设计温度(或***大操作温度)；

4)介质性能；

5)选用的壳体材质和滤芯的材质；

6)若有特殊要求请注明。

维修与保养

1、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护； 

2、当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质； 

3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，受损的过滤芯，会使过滤后的介质纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；     

4、如发现不锈钢钢丝网变形或损坏，需马上更换。

日常过滤器的维护其实是对其过滤网的维护。

日常检查倘若发现介质的流速变小，就从另一方面代表着过滤器的过滤网需求清理了，不必重复常常的拆开以防发生其余不必要的故障。如果常常清洗的话，一旦破坏了过滤网孔的粗细，达不到应有的效果，就等于装了一个无用的装置，起不到维护设备的效果。因为结构比较简单，维护保养十分简略，一般都只需求将滤筒拆开下来，清洗过滤的杂质即可。因为过滤网中的过滤芯只是由框和不锈钢的钢丝组成，用力过猛容易变形和损坏，所以，在清洗过滤网时要格外的注意防护。

一旦发生设备有故障，也需要排查一下是否是过滤器网无效所导致的问题。

由于阀门、过滤器种类繁多，本厂承接按图生产，非标生产，产品价格以实际报价

为准，请根据具体型号参数及技术要求联系我们进行报价。
