反冲洗过滤器

产品概述

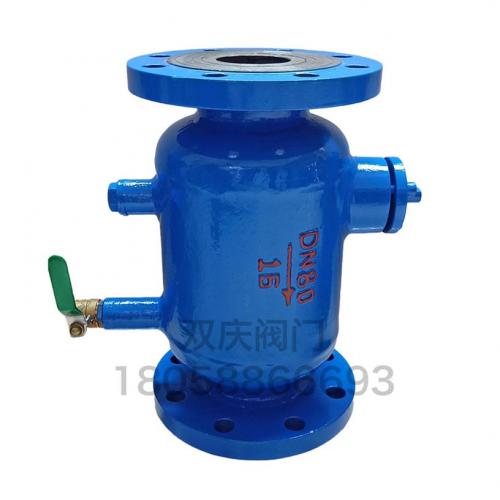

ZPG-I直通式自动反冲洗排污过滤器，是一种集通用的过滤功能和在系统运行不停机的前提下，对滤筒进行清洗并排污的多功能使用产品，它设计了全新的结构形式，在滤筒的前段设置阀板，通过手柄调节阀位置，来改变水对滤筒的流向，利用管道内水压及水流推动的作用对滤筒进行自清洗，省去了传统过滤清洗必须将滤筒进行清洗的烦恼，使清洗操作简便可靠且排污时间短。

工作原理

在正常情况下，转向阀开启，水流经过滤器筒过滤后，由出口排出，当排污阀站开启后，通过过滤液体总流量增加，流速增大，冲动了粘在过滤器管壁上的杂质，杂质由排污口排出，当转向阀关闭，排污阀开启时，水流被迫从过滤筒的进口段网孔进入过滤筒外侧，大部分从出口流出，一部分又从过滤器外部经杂质收集段网孔进入过滤筒内部，对过滤筒产生了反冲洗，达到从过滤筒外部冲洗粘附在网孔上的杂质的效果，杂质仍通过排污口排出。

产品参数

产品名称：ZPG-I型反冲洗过滤器

适用介质：水、液体等

安装方式：水平或垂直向下安装

连接方式：法兰、对焊、螺纹

口径：DN40-1000mm

工作压力：1.6-2.5MPa

材质： 20#、304、316L等

过滤精度：10-480目(通水网为18-30目/cm2；通气网为40-100目/cm2；通油网为100-480目/cm2)

可生产型号：ZPG-Ⅰ、ZPG-l、SQZPG-Ⅰ全自动反冲洗过滤器、SQZPG-l角通式全自动反冲洗过滤器、

技术参数

1、应用范围：

1)钢铁：用于原料场、烧结球团厂水处理过滤，高炉、轧机、连铸机等系统冷却水过滤，高压水除磷系统杂质过滤

2)汽车：涂装生产线，在汽车、拖拉机、摩托车、发动机制造水,处理系统都有广泛应用

3)发电厂：用于电厂锅炉高纯水制备的精度预处理部分，发电机冷却水、密封用水的过滤，系13-4统用水量特大时可作为旁滤处理、全滤处理使用。

4)石油化工：在循环水场做旁滤处理，可单机或多机型并联主处理，代替滤料过滤，减少滤料过滤负荷，可避免大量的冲洗耗水，节约成本

5)农业园林及造纸厂：在有喷头、喷嘴系统中，应减少由于杂质所造成的设备堵塞、磨损，因此需要选择高精度、高自动化过滤产品机械、食品或其他：对系统进行自动、精度过滤，用来防止冷却水系统堵塞

6)矿山：过滤井下喷淋水，保证系统工作正常。

7)给水及污水处理：用于预处理系统中，提高系统运行效率

8)广泛应用于饮用水处理、建筑循环水处理、工业循环水处理、污水处理、采矿业水处理、高尔夫球场水处理、建筑、钢铁、石油、化工、电子、发电、纺织、造纸、食品、制糖、制药、塑料、汽车行业等领域。

2、过滤精度：10-480目（一般通水网为20-40目，通气网为40-100目，通油网为100-480目。）

3、工作温度：≤90℃

4、公称通径：DN40—DN1000mm

5、公称压力：PN≤0.1Mpa（其它工作压力可按用户要求设计）

6、法兰标准：GB81-59（也可按用户要求制造）

7、壳体材质：20#、304、316L等

8、密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶

选用原则

1、进出口通径：

原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力：

按照过滤管路可能出现的***高压力确定过滤器的压力等级。

3、孔目数的选择：

主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。

订货须知

1)过滤器连接管道的公称通径，法兰标准和压力等级；

2)设计压力(或***大操作压力)；

3)设计温度(或***大操作温度)；

4)介质性能；

5)选用的壳体材质和滤芯的材质；

6)若有特殊要求请注明。

反冲洗过滤器的安装方法

1.安装只需按照设备筒体上箭头指示进水方向连接在管路上；

2.设计、安装时应尽量考虑排污口在下部，便于杂物的顺利排放；

3.排污管就近接入排水沟，且应保持排污顺畅；

4.为便于观察系统工况和日常操作，应在进、出口安装压力表和手动阀门；

5.排污时，应根据排污情况，通过开关阀门，对滤网冲洗10-60秒。

6.微电脑控制器的使用方法：

　　（1）出水压力值设定方法：系统运行后，观察设备进水压力值，然后将出水电接点压力表的数值调整为小于进水压力值0.06-0.08MPa。如：进水压力为0.2MPa,则出水电接点压力表的数值调整为0.32-0.34 MPa之间即可。

　　（2）然后接通微电脑电源，并将控制面板上的电源开关打开。

　　（3）如果此时出水压力低于设定压力值，则设备保持在工作状态，工作指示灯亮，自动执行器开启阀板，排污电磁阀（或电动阀）关闭。

　　（4）如果出水压力低于设定压力值，则设备进入反冲洗状态，反洗指示灯亮，自动执行器关闭阀板，排污电磁阀（或电动阀）打开。反洗过程延时2-4分钟后，返回工作状态。如果此时出水压力高于设定压力值，则设备保持正常出水状态；如果出水压力仍旧低于设定压力值，则设备工作2-4分钟，反洗2-4分钟，如此不断反复，直到出水压力值高于设定压力值。

　　（5）反冲洗执行闸板轴与设备筒体为双橡胶圈密封（或四氟填料），若使用过程中发生漏水的现象，可用小扳手将压盖上面的三个螺丝适当均匀的拧紧几圈，以不漏水为准。若压盖被压紧到底部仍不能解决漏水现象，则需要更换新的密封圈或填料（密封圈规格型号以随机备用型号为准）。

维护与保养

1、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护;

　　2、当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质;

　　3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏;

4、如发现不锈钢钢丝网变形或损坏，需马上更换。

日常过滤器的维护其实是对其过滤网的维护。

日常检查倘若发现介质的流速变小，就从另一方面代表着过滤器的过滤网需求清理了，不必重复常常的拆开以防发生其余不必要的故障。如果常常清洗的话，一旦破坏了过滤网孔的粗细，达不到应有的效果，就等于装了一个无用的装置，起不到维护设备的效果。因为结构比较简单，维护保养十分简略，一般都只需求将滤筒拆开下来，清洗过滤的杂质即可。因为过滤网中的过滤芯只是由框和不锈钢的钢丝组成，用力过猛容易变形和损坏，所以，在清洗过滤网时要格外的注意防护。

一旦发生设备有故障，也需要排查一下是否是过滤器网无效所导致的问题。

由于阀门、过滤器种类繁多，本厂承接按图生产，非标生产，产品价格以实际报价
