[新品] 槽车装卸料静电接地报警器(DYJ-S)

工作原理

防静电控制器是专为付油系统设计的检测静电接地的自动控制系统。系统通过传感器检测静电接地信号；当接地回路电阻超过规定阻值时，系统输出声光报警信号供现场工作人员及时了解系统工作状态，同时输出继电器开关信号供付油系统控制。

防静电控制器经石油和化学工业电气产品防爆质量监督检验中心检验，符合下列标准：

GB3836.1-2010 爆炸性环境 第1部分：设I通用标准

GB3836.2-2010 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备

GB3836.4-2010 爆炸性环境 第4部分 ：由本质安全性“i”保护的设备

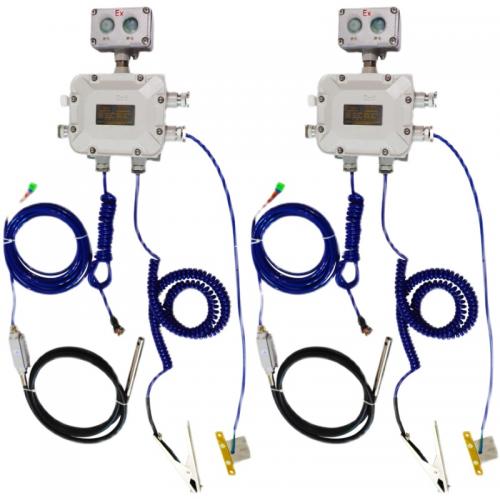

组成及功能

1、主控制器：

⑴检测静电接地夹及接地线的信号；

⑵向声光报警器提供声光报警信号；

⑶向付油系统输出继电器开关信号；

⑷防爆标志：ExdiaIICT6 Gb。

2、声光报警器：

⑴提供静电的光报警指示灯；

⑵提供蜂鸣器声光报警＞90dB（30cm直线距离）

3、静电接地夹：铸铝夹/不锈钢夹可选；标配7.5米螺旋线。

4、四通接线盒：连接归位板、静电接地夹及接地线到主控制器。

5、归位板：检测静电接地夹使用后是否归位。

6、接地线：确保系统外壳、静电接地夹等接地。

系统特点

1、系统应用数字电路设计，性能稳定，抗干扰能力强；

2、不锈钢静电接地夹，防腐防锈；

3、确保车体到接地桩的静电接地电阻≤55Ω；

4、提供声光报警信号，及时了解系统工作状态；

5、可选配归位板开关信号输出，可直接有效的了解现场情况；

6、继电器开关信号输出，接口容量5A，30VDC或5A，250VAC。

技术参数

工作电压：220VAC或24VDC

工作电流：＜20mA

工作温度：-40℃～60℃

防护等级：IP65

防爆等级：ExdiaIICT6 Gb

响应时间：＜1s

检测电阻：＜55Ω

报警的方式：声光报警

输出信号：继电器输出、常开常闭可选：5A 30VDC 或 5A 250VAC

操作步骤：

步：当系统处于待机状态时，将静电接地夹摘离归位板，静电接地报警；当静电接地夹夹于车体且接地良好时，静电接地正常。

第二步：系统处于正常工作状态，表示接地良好，可进行灌装作业。

第三步：作业结束，将静电接地夹夹于归位板，系统进入待机状态，以备下次使用。
