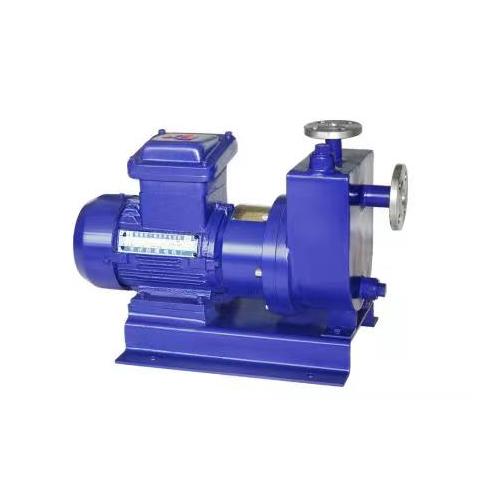

[新品] IMCZ自吸磁力泵

IMCZ型自吸式磁力驱动泵参照API685规范设计，产品为卧式、单级、单吸、径向剖分蜗壳式离心泵。泵体采用底脚线支撑，轴向吸入、径向排出、后

开门结构。它有泵、磁力传动器、磁力泵特有结构和常规电机组成。根据磁学原理，当电机带动外磁转子旋转时，磁场能穿透空气隙和非磁性材质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封，从而解决了“跑、冒、滴、漏”问题，适宜易燃易爆、有毒、腐蚀性、易汽化挥发介质的输送，具有安全环保及节能的优点。

IMCZ系列磁力泵是联合我国设计组开发的新型无泄漏耐腐蚀泵，IMCZ系列磁力泵形式及基本参数等效用符合HG/T2730-2012《磁力驱动离心式化江

流程泵》标准，集自吸于一身，不需底阀和引灌水，即开即抽，轻松方便。

产品特点

IMCZ系列自吸泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见示意图。泵启动后，在离心力的

作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气不混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液体经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用，自吸垂直高度可达米，适用温度：

-30℃－150℃（可定做高温型）。

使用范围

石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套
