产品功能特点说明：

■ 短路保护功能。保护器实时监测用电线路电流，当线路发生短路故障时，能在 150 微秒内实现快速限流保护，并发出声光报警信号。

■ 过载保护功能。当被保护线路的电流过载且过载持续时间超过动作时间（3~60 秒可设）时，保护器启动限流保护，并发出声光报警信号。

■ 表内超温保护功能。当保护器内部器件工作温度过高时，保护器实施超温限流保护，并发出声光报警信号。

■ 过欠压保护功能。当保护器检测到线路电压欠压或过压时，保护器发出声光报警信号，可预先设置是否启动限流保护。

■ 配电线缆温度监测功能。当被监测线缆温度超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。

■ 断相保护功能。当保护器检测到线路断相时，保护器发出声光报警信号，启动限流保护。

■ 漏电流监测功能。当被监测的线路漏电超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。

■ 保护器具有 1 路 RS485 接口。可以将数据发送到后台监控系统，实现远程监控。监控后台可以是安科瑞Acrel-6000/B 电气火灾监控主机，也可以是安科瑞 Acrel-6000 安全用电管理云平台，或第三方监控软件或平台。

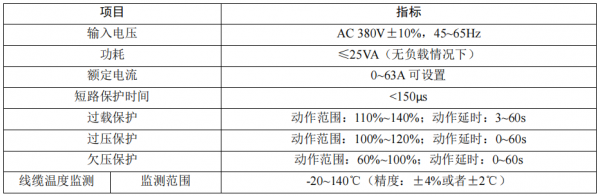

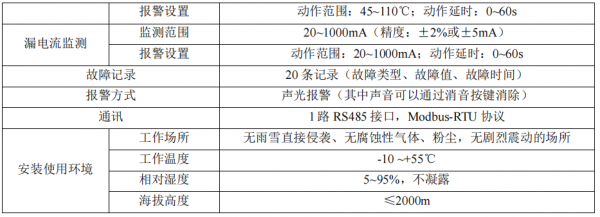

产品技术参数说明：

外形及尺寸：

安装方式：

ASCP300-63B 限流式保护器采用壁挂式安装，可以挂装在墙面上，也可安装固定于具有良好通风散热条件的配电箱内部。其安装固定位置如上图所示。

在墙面安装时，建议安装于无滴水、腐蚀性化学气体和沉淀物质的场所，可以采用 M6*55 镀锌膨胀螺栓固定于墙面。

在配电箱内部安装时，建议保护器左右各预留 10cm 以上距离，可以采用 M6*12 镀锌钻尾三角自攻螺丝固定于配电箱背部安装板或横向安装架上。
