植物根系图像分析仪(GXY-B)

一、植物根系图像分析仪介绍

植物根系图像分析仪专用于洗根后的植物根系扫描仪器，系统软件可以测量分析植物根系长度、直径、表面积、体积、根尖数、分叉数、关节点、连接点数、交叠数、盒维数、根瘤数等，也可测量针叶面积、体积、棉纤维粗细、长度等，植物根系图像分析仪适用于植物根系形态学、构造研究、植物科学研究等，解决根系结构和几何参数难以获取的问题，提升从业人员工作效率。

二、植物根系图像分析仪功能特点

根系分析功能：

1、拓扑分析：根系图像分析仪能自动进行根系的拓扑分析，自动确定根的连接数、长度、体积等参数，可自动区分侧根等级自动分析主根或任意一支侧根的参数等，根系等级分为8级，使根系分析更加准确；

2、根瘤分析：根系图像分析仪可自动识别并分析根瘤体积在根系中的占比，以客观确定根瘤数、根瘤表面积、根瘤表面积贡献量、根瘤体积和根瘤体积贡献量，可手动添加未识别的根瘤，也可删除系统识别错误的根瘤，手动操作使数据更加准确；

3、连接分析：根系图像分析仪可分析准确分析根系内各根段的角度关系；

4、分段测量：可通过直径、投影面积、表面积、体积和长度进行根系分段和分档，并可自定义进行分档设置，自动测量各直径段长度、投影面积、表面积、体积等，及其分布参数，并输出数据直方图，实现数据可视化

5、智能校正，结果更精准：可对根系进行合并分叉、删除连接、合并根尖、断开连接、毛刺去除、主根修正、侧根修正、根粗修正等校正，可操作性强；

6、自动剔除杂点：根系图像分析仪通过设定像素值剔除杂点，凸显目标根系轮廓；

7、自动标定：用户输入扫描像素后，软件自动换算实际长度；

8、个性化显示，观察更轻松：支持对图片分析的参数进行勾选设置，可用不同颜色显示出根系的端点、关节点、连接线段、根瘤、主根、1-6级侧根和低级侧根，便于检测中的直观显示与区分；

9、图片二值化：调整图片灰度对比，更好分割根系和调整背景，使分析结果更准确；

10、还原至初始图片：可将分析或操作后的图片还原为刚打开时的状态；

11、目标区域分析：可手动选择想要测定的目标区域，只对选定的目标区域进行分析，分析更加灵活，增加数据准确性。

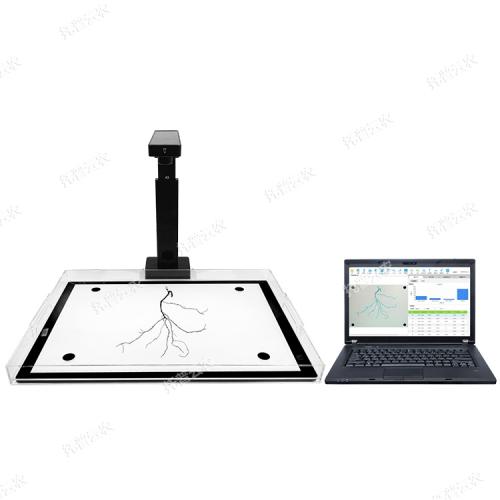

2200万像素高拍仪：分析速度更快，出图响应时间1s；

高精度分析根系：高拍仪和背光板都可调光，压板具有防反光功能，多方位避免灯光或其他光线对根系的影响，根系分析无阴影；

一键分析多项参数：一键操作，精准获取根总数、根尖数量、根总长、根平均直径、根总投影面积、根总体积、R/G/B、RHS、总连接点数、端点、关节点、连接点数、分叉数、交叠数、盒维数等多项参数；

软件加密、数据更安全：采用动态二维码+密码狗加密，登记具体使用单位的信息，防止jia密狗的丢失；

大批量全自动分析：单次可批量分析100张以上图片，自动保存分析结果，省时省力；

数据自动保存：可随时暂停或继续分析数据，数据进度自动保存；

数据导出表格化：将图片或数据导出至文件夹，数据可导出Excle格式追加至文件夹下方；

自带指尖耕耘手机app与云平台：多平台共享数据，可实时查看与导出；多平台备份数据，长期保存不防丢失

三、植物根系图像分析仪技术参数

整体参数：

总根系长度范围：0-10000mm

总根尖数量范围：0-1000

投影面积范围：0-200000mm²

表面积范围：0-1000000mm²

体积范围：0-2000000000mm³

根系平均直径范围：0-20mm

总交叠数量范围：0-10000

侧根分叉数量范围：0-10000

拓扑分析参数（需要相对完整根系）：

各级根系长度范围：0-10000mm

各级根平均直径范围：0-20mm

各级根连接数量范围：0-100

各级根投影面积范围：0-200000mm²

各级根表面积范围：0-1000000mm²

各级根体积范围：0-2000000000mm³

连接分析参数：

平均长度：0-10000mm

平均角度：0-180度

平均投影面积:0-200000mm²

平均表面积：0-1000000mm²

平均体积：0-2000000000mm³

平均直径：0-20mm

根瘤分析参数：

根瘤个数：0-2000

根瘤面积：0-1000000mm²

根瘤面积贡献量：0-100%

根瘤体积：0-2000000000mm³

根瘤体积贡献量：0-100%
