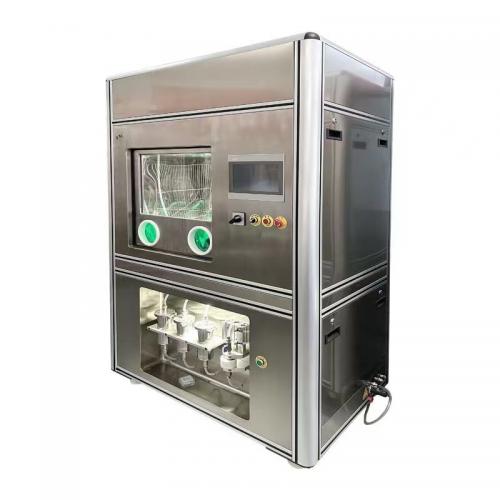

清洁度萃取设备(767)_捷布鲁科技(无锡)有限公司

本设备可集成压力喷射清洗、灌流清洗、超声波清洗及清洗剂在线过滤制膜、循环精滤回收于一体，实现零件清洗与颗粒污染物过滤回收同步进行，可及时将零件表面的颗粒污染物收集到滤膜表面，清洗零件结束后即可得到滤膜样本，减少颗粒污染物在清洗剂中滞留时间；颠覆传统手工人力清洗检测的方式，规范了清洁度检测控制流程，几何倍的提升检测效率。

　　设备采用专用触屏控制系统配合专业测控软件，使设备工作状态实时显示，清洗压力、流量可调，配合不同的清洗喷嘴，可快速方便的清洗零件内腔通道、盲孔、及整体表面的，广泛应用于各种汽车零部件清洁度检测。满足ISO16232-2007，VDA19，GB/T3821-2005等国际及国内标准，满足大众、通用、福特等各大汽车厂清洁度检测标准。

设备使用范围：

　　本设备集成高压喷淋、冲洗、灌流清洗为一体，广泛适用于各类汽车零部件表面清洁度的检测时颗粒萃取制样。例如：发动机缸体、缸盖、齿轮、曲轴、连杆、凸轮轴、气门、活塞、摇臂、变速器轴销、油泵、水泵、涡轮增压器、油管油路等零部件及总成清洁度检测。

主要参数：

设备型号	JYBLU-767
清洗设备材质	304不锈钢
压力清洗室尺寸(mm)	700600700
超声波清洗槽（选配）	700600200或选配内置专用超声波清洗区
储液罐容量(L)	30（可根据需求选配）
整机尺寸(mm)	150010002150
三级循环过滤	1.0um,0.45um,0.2um三级串联循环过滤
三级滤膜	一键式自动装夹，规格Ø47mm、Ø50mm,根据客户自定
自动升降门	一键式自动匀速升降（气动防爆设计）
特制高清洗泵	采用捷布鲁JETBLUE定制高压泵
清洗室材质	镜面304不锈钢
控制系统	数字式触摸屏搭载捷布鲁JETBLUE控制系统
不锈钢清洗水***	不锈钢定制，配柱状喷嘴
空气过滤	多级精密过滤
清洗收集管路	管路采用食品级内外抛光SUS304一次成型管
功能	●标配 ○选配
内壁自动清洗	自动喷淋内壁自动清洗●
工件定时清洗模式	可任意设定清洗时间●
工件定流量清洗模式	流量：0~8 L/min可任意设定，误差率≤5 %●
手动高压清洗模式	手动清洗与自动清洗随意切换●
高压灌流清洗模式	根据产品接口设计相应接头灌流清洗●
超声波清洗功能	超声波清洗功能，功率大小，清洗槽大小○选配
喷***压力设置	喷***压力0-0.6Mpa 可任意设定冲洗压力●
液位实时显示	液位在显示屏上实时显示●
清洗压力实时显示	显示屏数字模拟指针式显示●
清洗室照明	IP6级防水LED照明灯●（防爆）
流量校准	可设权限进行流量校准●
自动滤膜架	一键式开启与关闭（气动防爆设计）●
注液/排液	自动程控，触屏控制●
管道自清洗	可程序控制，自动清洗排液●
通用参数
执行标准	ISO16232/VDA19/ISO18413等标准
系统空白值	满足ISO16232-3标准，自洁度≤0.3mg
流量范围	1.0L/min-8.0L/min,精度5%
时间设置范围	0-9999 S
适用清洗剂	AP760，D60及闪点≧62℃的溶剂
清洗液过滤精度	0.2um
适用检测滤膜尺寸	Ø47mm(可指定相应尺寸)
工作气压	>0.4Mpa
过滤滤膜夹工装	可同时放三种不同孔径的滤膜，实现三层串联滤膜制样
真抽滤系统	真空抽吸压力：-（0-0.1）Mpa
电源	220V/50HZ
