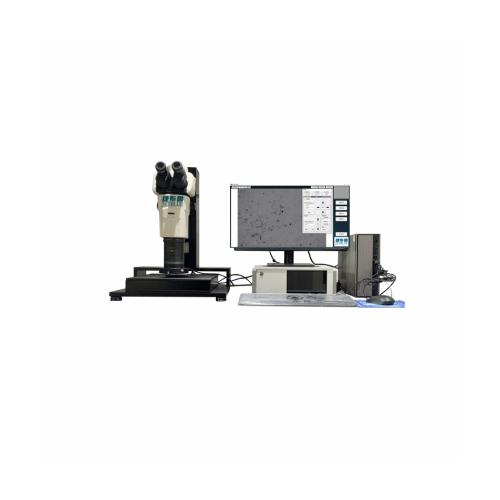

清洁度分析系统(100ZD)_捷布鲁科技(无锡)有限公司

JYBLU 自动清洁度检测系统功能说明
对不同尺寸的标准滤纸进行高精度扫描分析，并结合独有的偏光光阑技术对颗粒进行反光和非反光的区分，以对金属与非金属颗粒的判定提供***直接的参考数据和影像。同时可依据不同长宽比的设定对纤维与非纤维进行精确分类，对于粘结颗粒可在实际视场下进行确认并采用数码分割法进行分割，以确保实际判断的准确性。分析软件流程化简洁化，报告可导出WORD，自动保存在数据库目录下图片自动保存在数据库，可追溯，可自动定位到每张图片所在视场，自动设别金属、非金属、纤维颗粒。分析过程全部按照ISO16232，VDA19等标准执行满足大众、宝马、通用、福特等各大汽车厂清洁度检测标准，支持用户自定义标准。

JYBLU清洁度检测分析系统清洁度检测报告（可按客户需求定制报告模板）
产品名称		变速箱阀芯		产品编号			168
送检单位		JYBLU		测试标准			VDA19
测试人员		jyblu		测试时间			2020/3/11 17:42
送检人				送检日期
制样
制样方法				滤膜过滤零件数量
过滤溶剂型号				零件表面积[cm2]
过滤前滤膜质量[mg]				过滤后滤膜质量[mg]
杂质含量[mg]
显微图像分析
比例尺		4.3801 μm/Pixel		分析直径[mm]			46.31
颗粒总数		26585		滤膜覆盖率			0.55%
完整清洁度代号
清洁度EFI级别
执行标准		VDA19
类型	X范围μm	实测个数(除纤维)	实测金属个数	实测纤维个数	等效个数(除纤维)	等效金属个数		等效纤维个数
B	5<=X<15	11619	10	0	11619	10		0
C	15<=X<25	6954	14	0	6954	14		0
D	25<=X<50	5477	49	0	5477	49		0
E	50<=X<100	1775	97	0	1775	97		0
F	100<=X<150	406	134	0	406	134		0
G	150<=X<200	158	105	0	158	105		0
H	200<=X<400	139	118	19	139	118		19
I	400<=X<600	10	9	8	10	9		8
J	600<=X<1000	6	6	6	6	6		6
K	1000<=X<1500	2	2	5	2	2		5
L	1500<=X<2000	0	0	1	0	0		1
M	2000<=X<3000	0	0	0	0	0		0
N	X>=3000	0	0	0	0	0		0

系统组成清单：

名称	规格
高清光学显微镜系统	由高清进口正置光学显微镜
高精度电动扫描平台	用于对滤膜上的颗粒进行放大扫描及图像拼接精度≥1.0um
高精度自动对焦系统	专用清洁度滤膜片夹
清洁度分析专用软件包	自动完成清洁度图像拼接与分析工作
LED可调偏光光源	可调偏振光照射，便于准确区分金属和非金属颗粒
检测专用滤膜片夹	固定被测滤膜，便于检测分析
扫描平台控制箱	控制扫描平台对滤膜进行图像扫描
高清图像扫描CCD	捕获扫描显微镜视场图像
高性能计算机	高性能计算机，控制扫描平台进行颗粒图像扫描并依据各清洁标准进行图像合成拼接及统计分析，自动打印图文并茂的报告
彩色喷墨打印机	快速打印出分析报告
