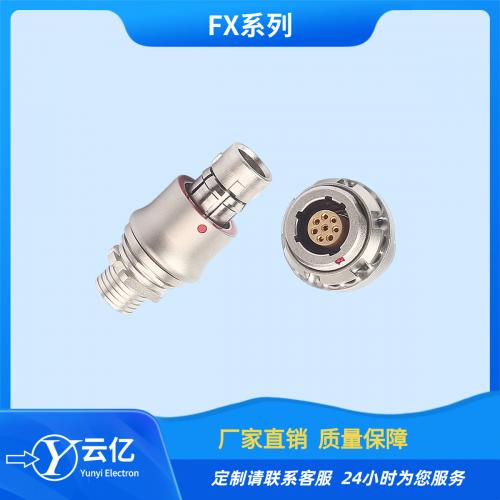

连接器(FX103T02C058JN-BS)_东莞市云亿电子科技有限公司

FX系列内容

FX系列连接器简介

FX系列直式插拔连接器被使用于高密度安装、空间相对狭小及旋转方式插合分离困难的场合。广泛应用于军、民领域的电台设备、步兵设备、加固计算机、医疗设备、测试检测设备、音频视频设备、数据采集、工业控制等场合的交直流、高速、射频、光纤等的信号连接传输

FX系列连接器特点

1.高速化：可满足多种标准协议高速信号 (USB2.0、USB3.0、HDMI、 SATA、DP、千兆网、万光网等）的直接传输。

2.***小壳体号FX101***大外径仅12.4mm。

3. 单一连接器，即可实现低频、电源、高速、射频、光纤等多种信号的集成化传输。

4. 直式插拔，可盲插，能够实现快速连接与分离。

5. 具有屏蔽、密封、耐环境、长寿命等特点。

6. 多种键识别，具有防误插功能。

7.插头、插座直式推拉锁紧结构。

8.插座为螺母紧固安装形式，配有导电O型國，具有屏蔽密封功能。

9.插座泄漏率：气压差1×105Pa，泄漏率应＜1.0 Pa-cm3/s（光纤、射频类产品除外）

10.插头插座插合后，可实现耐水压：2m水深、24h。（光纤、射频类产品除外）

11. 插头和插座均可以既可装插针，又能装插孔。（光纤、射频类产品除外）

12.高速和低频电接触件端接形式：插头为导线焊接式，插座为导线焊接式和直式印制板焊接式两种。

13.多键定位，采用键位结构防错和颜色目视等双重防误插方式。

《机械性能》

机械寿命：5000次

振动：101、102壳体

正弦振动：频率10 ~2000Hz，加速度147m/s2，≤1u5瞬断103、1031、104、105、106壳体

随机振动：功率谱密度1.0g2/Hz，均方根值36.6g，≤1uS瞬断

冲击：加速度2940m/s2，≤1us瞬断

《环境性能》

1：工作温度：-55°C~ +125°C

2：相对湿度：40°C时，达95%

3：插座泄漏率：气压差值为1×105Pa，泄漏率应不大于1.0Pa-cm3/s(光纤、射频不具备气密性）

4：盐雾：铝合金/铜合金≥96h

5：插头插座插合，耐水压：2m水深、24h（光纤、射频类产品除外）

推拉自锁连接器是一种创新的电子连接器，它结合了快速插拔和自动锁紧的功能，为用户提供了高效便捷的连接解决方案。以下是关于推拉自锁连接器的详细介绍：

推拉自锁连接器的特点

快速插拔：推拉自锁连接器通过简单的推拉动作即可实现快速插拔，无需使用工具，大大提高了安装和拆卸的效率。

自动锁紧：在推出和回缩时，推拉自锁连接器能够自动锁紧，避免了传统机械锁销的使用，提高了连接的稳定性和可靠性。

紧凑灵活：这种连接器设计紧凑，适用于空间有限和高密度安装的应用场合，如军工、医疗设备、工业自动化等领域。

多芯多样：支持信号、数据和电力传输，提供多种引脚分配和防插错编码，满足不同应用需求。

防护等级：具备IP65-68的防水防尘等级，提供360°全EMC防护，能够吸收振动和冲击能量。

推拉自锁连接器的应用领域

军工应用：在雷达、夜视镜、瞄准仪、电台、头盔、对讲机、测速仪和军用加固笔记本等设备中得到广泛应用。

工业自动化：适用于自动化生产线、机器人、传感器网络等工业自动化设备。

医疗设备：在医疗监护设备、诊断设备、治疗设备等医疗设备中提供稳定的连接。

消费电子：在智能手机、平板电脑、笔记本电脑等消费电子产品中提供便捷的连接解决方案。

推拉自锁连接器的生产工艺

推拉自锁连接器的制造过程通常包括以下四个阶段：

1. 冲压：通过高速冲压机将金属带冲压成插针。

2. 电镀：对冲压好的插针进行电镀，以镀上各种金属涂层。

3. 注塑：制造塑料盒座，通常通过注塑工艺完成。

4. 组装：将电镀好的插针与注塑盒座组装成完整的连接器。

[促销] 连接器(FX103T02C058JN-BS)
