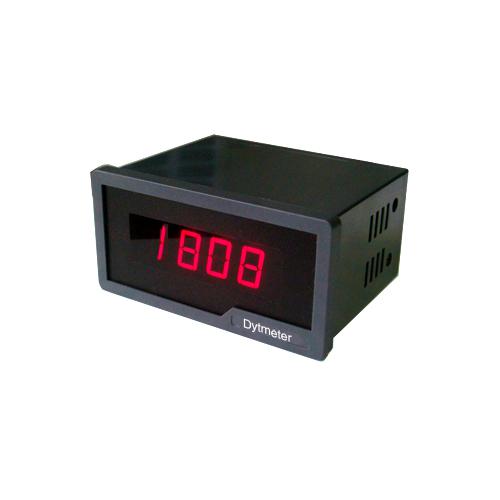

带4-20mA变送数字电压表约图-Dytmeter(DP3-DV500)_成都市约图电气设备有限公司

电流电压表

特点:FEATUES

具有模拟变送输出功能(4~20mA,0~20mA) With transformed Analog 4~20mA or 0~20mA

采样速度 2.5次/秒 Sampling speed 2.5/S

外型尺寸 48H*96W

显示范围±1999 Display range 1999

一、型号及含义 ORDERING CODE 量程代号或量程测量参数 DA：直流电流 DV：直流电压 AA:交流电流 AC:交流电压送输出 I:电流变送输出空白:无变送输出 3位半数字表 3 1/2 选型示例：测量交流电流表,量程200A配200:5A 互感器,选型为DP3-AA200.

二、直流数字电压表 DC DIGITAL VOLTMETER

型号 Model 量程 Range 分辨力 Resolution 输入电阻 Input Impedance 精度 Measuring accuracy ***大允许输入 Input protection

DP3-DV0.2 200mV 100uV 5MΩ ±0.5%F.S±2Digit 10V

DP3-DV2 2V 1mV 5MΩ ±0.5%F.S±2Digit 100V

DP3-DV20 20V 10mV 5MΩ ±0.5%F.S±2Digit 500V

DP3-DV200 200V 100mV 5MΩ ±0.5%F.S±2Digit 750V

三、直流数字电流表 DC DIGITAL AMMETER

型号 Model 量程 Range 分辨力 Resolution 分流器变比DT 精度 Measuring accuracy ***大允许输入 Input protection

Dp3-DA0.0002 200uA 100nA 直接输入 input directly ±0.5%F.S±2Digit 10mA

Dp3-DA0.002 2mA 1uA 直接输入 input directly ±0.5%F.S±2Digit 100mA

Dp3-DA0.02 20mA 10uA 直接输入 input directly ±0.5%F.S±2Digit 500mA

Dp3-DA0.2 200mA 100uA 直接输入 input directly ±0.5%F.S±2Digit 1A

Dp3-DA2 2A 1mA 直接输入 input directly ±0.5%F.S±2Digit 5A

Dp3-DA20 20A 10mA 20A:75mA ±0.5%F.S±2Digit 1.5F.S

Dp3-DA200 200A 100mA 200A:75mA ±0.5%F.S±2Digit 1.5F.S

Dp3-DA2000 2000A 1A 2000A:75mA ±0.5%F.S±2Digit 1.5F.S

四、交流数字电压表 AC DIGITAL VOLTMETER

型号规格 Model 量程 Range 分辨力 Resolution 输入电阻电压互感器变比PT 测量精度 accuracy ***大允许输入

DP3-AV2 2V 1mV 5MΩ 直接输入 input directly ±0.5%F.S±2Digit 10V (峰值 Peak)

DP3-AV20 20V 10mV 5MΩ 直接输入 input directly ±0.5%F.S±2Digit 50V (峰值 Peak)

DP3-AV200 200V 100mV 5MΩ 直接输入 input directly ±0.5%F.S±2Digit 500V (峰值 Peak)

DP3-AV600 600V 1V 5MΩ 直接输入 input directly ±1%F.S±2Digit 1000V (峰值 Peak)

DP3-AV10K 10KV 10V 5MΩ 10KV:100V ±0.5%F.S±2Digit 电压互感器100V输入

五、交流数字电流表 ACDIGITAL AMMETER

型号规格 Model 量程 Range 分辨力 Resolution 电流互感器CT 测量精度 accuracy ***大允许输入

DP3-AA0.2 200mA 100uA 直接输入 input directly ±0.5%F.S±2Digit 500mA

DP3-AA2 2A 1mA 直接输入 input directly ±0.5%F.S±2Digit 5A

DP3-AA20 20A 10mA 20A:5A ±0.5%F.S±2Digit 1.2F.S

DP3-AA200 200A 100mA 200A:5A ±0.5%F.S±2Digit 1.2F.S

DP3-AA2000 2000A 1A 2000A:5A ±0.5%F.S±2Digit 1.2F.S

说明 Notes:

1.测量精度测试环境条件为:温度20±2度,相对湿度45-75%

Ambient temperature of 20±2,humidity to 75%R.H,the measuring accuracy can be assured.

2.任意量程的交直流电压、电流表均可按用户要求供货。

All range voltage,Ampere meter,can suit the demand of customer.

3.配电流互感器其二次额定电流为5A，交流电压互感器其二次额定电压为100V，直流电流分流器其二次额定电压为75mV。

With AC CT,the second rated ampere is 5A,AC PT of the second voltage is 100V,DC dividerof the second rated voltage is75mA

4.根据用户要求仪表与电流互感器、分流器可以配套。 CTand DT may be equipped according to customers requirements.

六、技术参数 SPECIFICATION

***大显示 Max.display 1999(A/D 显示平均值 AC Display available scaling function)

输入方式 Input mode 单端输入 Single-end Input

A/D转换 A/D converter 双重积分 Dual slope

频率范围 Frequency range 40~400Hz (仅对交流)

溢出显示 Overflow indication "1" or "-1"

极性显示 Polarity display 只显示"-" 仅对直流 Only "-" displayed (only DC) 显示 Display 红色数码管(14.2mmH) LED Red LED 14.2mmH)

电源 Power Suqqly AC110/220V±10%，50/60Hz

耐压 Insulation strength AC 1500V 1min

绝缘电阻 Insulation impedance DC 500≥100MΩ
