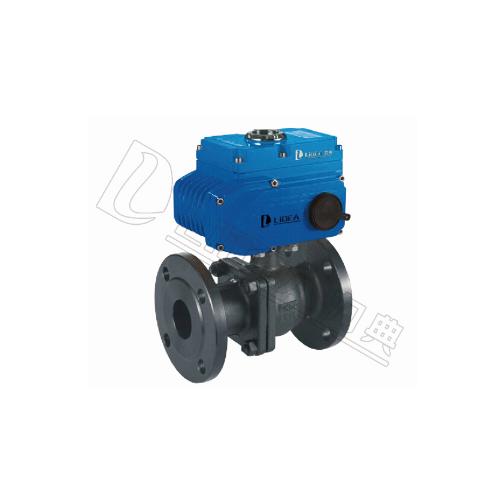

电动式法兰球阀(LDBAA系列)_上海力典电磁阀有限公司

阀体说明		技术参数
公称通径 15-500mm		电压电压 AC220V、AC380V（其它特制
公称压力 PN10 PN16 PN25 PN40 PN64 PN100		环境温度 -30℃～+70℃
连接方式法兰连接		防护等级 IP67
阀体材质 WCB SS304 SS316 SS316L
碟板材质 WCB SS304 SS316 SS316L		功能选项
密封材料 PTFE PTL PPL FH 硬质合金哈氏合金		防爆型防爆等级：dIIBT5
工作温度	C3：-30℃～150℃	信号反馈 X1机械无源信号，X2有源信号
	C5：-30℃～220℃	手动功能手动功能电动执行器带有手动开阀、关阀功能
	C6：-30℃～250℃	开关型通电开到位，通电关到位。
	C8：-40℃～400℃	调节型调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节功能
	C9：-40℃～450℃	适用介质强酸、强碱、气体或液体
标准规范		备注电动参数请另参考选配的电动执行器资料
法兰标准 GB9113.1
检测与试验 GB/T13927-1992		设计标准 GB/T12237-1989

GB阀体尺寸（mm)配LDE电动执行器
规格型号	DN	L	D	D1	D2	H	B	Z-ФD	E-电动头
LDBAA15	15	130	95	45	65	286	14	4-Ф14	LDE-010
LDBAA20	20	140	105	55	75	286	14	4-Ф14	LDE-010
LDBAA25	25	150	115	65	85	292	14	4-Ф14	LDE-010
LDBAA32	32	165	135	78	100	298	16	4-Ф18	LDE-010
LDBAA40	40	180	145	85	110	308	16	4-Ф18	LDE-010
LDBAA50	50	200	160	100	125	313	16	4-Ф18	LDE-010
LDBAA65	65	200	180	120	145	328	18	4-Ф18	LDE-015
LDBAA80	80	250	195	135	160	380	20	8-Ф18	LDE-020
LDBAA100	100	280	215	155	180	387	20	8-Ф18	LDE-030
LDBAA125	125	320	245	185	210	426	22	8-Ф18	LDE-040
LDBAA150	150	360	280	210	240	458	24	8-Ф23	LDE-080
LDBAA200	200	400	335	265	295	698	26	12-Ф23	LDE-120
LDBAA250	250	533	405	320	335	780	30	12-Ф25	LDE-200


GB阀体尺寸(mm)配LDX电动执行器
规格型号	DN	L	D	D1	D2	H	B	Z-ФD	E-电动头
LDBAA15	15	130	95	45	65	176	14	4-Ф14	LDX-005
LDBAA20	20	140	105	55	75	180	14	4-Ф14	LDX-005
LDBAA25	25	150	115	65	85	182	14	4-Ф14	LDX-005
LDBAA32	32	165	135	78	100	188	16	4-Ф18	LDX-010
LDBAA40	40	180	145	85	110	198	16	4-Ф18	LDX-010
LDBAA50	50	200	160	100	125	203	16	4-Ф18	LDX-016
LDBAA65	65	200	180	120	145	222	18	4-Ф18	LDX-016
LDBAA80	80	250	195	135	160	237	20	8-Ф18	LDX-020
LDBAA100	100	280	215	155	180	281	20	8-Ф18	LDX-040
LDBAA125	125	320	245	185	210	300	22	8-Ф18	LDX-060
LDBAA150	150	360	280	210	240	300	24	8-Ф23	LDX-100
LDBAA200	200	400	335	265	295	368	26	12-Ф23	LDX-100
LDBAA250	250	533	405	320	335	418	30	12-Ф25	LDX-200

应用领域

本产品是一种转角90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过，配合JL、JLQ等高性能执行机构，产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电钻、制冷等工作领域。

产品特点

1、流体阻力小，球阀是所有阀类中流体阻力***小的一种，即使是缩径球阀，其流体阻力也相当小。

2、止推轴承减少阀杆摩擦力矩，可使用阀杆长期操作平衡灵活。

3、阀座密封性能好，采用聚四氟乙烯等材料支撑的密封圈，结构易于密封，而且球阀的密封能力随着介质的增大而增大。

4、阀座密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增大而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，延长球阀的使用寿命。

个通道，使另外两个通道，灵活控制管路是介质的合流或分流（如流向图B）。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
