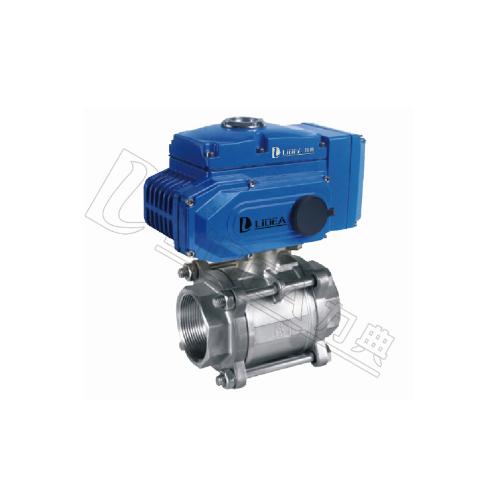

电动螺纹式球阀(LDBAC系列) |
 |
| 详细信息 |
|
 |
|
技术参数 |
标准规范 |
|
电压电压 AC220V、AC380V（其它特制 |
螺纹标准 内螺纹（特选：NPT、BSP、BSPT、DIN259/2999） |
|
环境温度 -30℃～+70℃ |
检测与试验 GB/T13927-1992 |
|
防护等级 IP67 |
设计标准 GB/T12224、GB/T8464 |
|
阀体说明 |
结构长度标准 GB/T15188.3 |
|
公称通径 10-100mm |
|
|
公称压力 PN16、PN25、PN40、PN64 |
|
|
连接方式 螺纹连接 |
功能选项 |
|
阀体材质 SS304、SS316、SS316L |
防 爆 型 防爆等级：dIIBT5 |
|
碟板材质 SS304、SS316、SS316L |
信号反馈 X1机械无源信号，X2有源信号 |
|
密封材料 PTFE、PTL、硬质合金 |
手动功能 手动功能 电动执行器带有手动开阀、关阀功能 |
|
工作温度 |
C3：-30℃～150℃ |
开关型 通电开到位，通电关到位。 |
|
C6：-30℃～250℃ |
调节型 调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节功能 |
|
C7：-30℃～350℃ |
适用介质 水、空气、蒸汽、煤气、油品、乙醇、酸碱性等气体或液体 |
|
C9：-40℃～450℃ |
备注 电动参数请另参考选配的电动执行器资料
|
|
GB阀体尺寸（mm)配LDE电动执行器 |
|
规格型号 |
DN |
L |
D |
G |
H |
L1 |
W |
E-电动头 |
|
LDBAC10 |
10 |
60 |
12.5 |
3/8 |
259 |
320 |
136.5 |
LDE-010 |
|
LDBAC15 |
15 |
72 |
15 |
1/2 |
259 |
320 |
136.5 |
LDE-010 |
|
LDBAC20 |
20 |
82 |
20 |
3/4 |
259 |
320 |
136.5 |
LDE-010 |
|
LDBAC25 |
25 |
90 |
25 |
1 |
274 |
320 |
136.5 |
LDE-010 |
|
LDBAC32 |
32 |
112 |
32 |
1-1/4 |
280 |
320 |
136.5 |
LDE-010 |
|
LDBAC40 |
40 |
120 |
40 |
1-1/2 |
290 |
320 |
136.5 |
LDE-020 |
|
LDBAC50 |
50 |
145 |
50 |
2 |
292 |
320 |
136.5 |
LDE-010 |
|
LDBAC65 |
65 |
185 |
65 |
2-1/2 |
364 |
355 |
140 |
LDE-020 |
|
LDBAC80 |
80 |
210 |
80 |
3 |
374 |
355 |
140 |
LDE-020 |
|
LDBAC100 |
100 |
240 |
100 |
4 |
402 |
355 |
140 |
LDE-030 |
|
|
|
GB阀体尺寸(mm)配LDX电动执行器 |
|
规格型号 |
DN |
L |
D |
G |
H |
L1 |
W |
E-电动头 |
|
LDBAC10 |
10 |
60 |
12.5 |
3/8 |
195 |
165 |
40 |
LDX-005 |
|
LDBAC15 |
15 |
72 |
15 |
1/2 |
205 |
165 |
40 |
LDX-005 |
|
LDBAC20 |
20 |
82 |
20 |
3/4 |
215 |
165 |
40 |
LDX-005 |
|
LDBAC25 |
25 |
90 |
25 |
1 |
175 |
165 |
40 |
LDX-005 |
|
LDBAC32 |
32 |
112 |
32 |
1-1/4 |
190 |
165 |
40 |
LDX-005 |
|
LDBAC40 |
40 |
120 |
40 |
1-1/2 |
210 |
190 |
40 |
LDX-010 |
|
LDBAC50 |
50 |
145 |
50 |
2 |
230 |
190 |
40 |
LDX-010 |
|
LDBAC65 |
65 |
185 |
65 |
2-1/2 |
260 |
190 |
40 |
LDX-016 |
|
LDBAC80 |
80 |
210 |
80 |
3 |
330 |
270 |
40 |
LDX-020 |
|
LDBAC100 |
100 |
240 |
100 |
4 |
370 |
270 |
40 |
LDX-040 |
|
|
|
应用领域 |
|
电动螺纹式球阀采用一体化结构，与JL电动执行机构，有输入控制信号（4～20mA或1～5VDC）及单相电源控制运转，具有功能强、 |
|
体积小、轻便、性能可靠、配套简单、流通能力大等优点。特别适合于介质是粘稠、含颗粒，纤维性质的场合。目前该阀门广泛应用 |
|
于食品、环保、轻工、石油、造纸、教学和科研设备、电力等行业的工业自动控制系统。 |
|
 |
|
