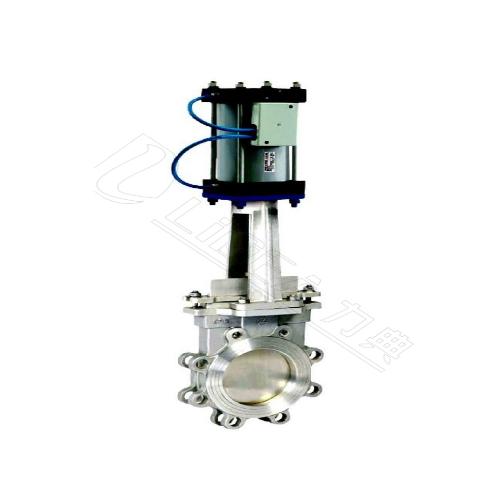

气动刀闸阀(LDDZP系列)_上海力典电磁阀有限公司

主要外形及连接法兰尺寸PZ643H、PZ643X、PZ643Y、PZ643F、-6C/P/R
型号	DN	L	～H	D	D1	D2	A	B	N	Φd	气源接口
LDDZP50	50	48	600	197	90	110	215	125	4	12	1/4''
LDDZP65	65	48	670	197	110	130	215	125	4	12
LDDZP80	80	51	680	197	145	170	215	125	4	16
LDDZP100	100	51	700	197	145	170	215	125	4	16
LDDZP125	125	57	720	197	175	200	215	125	8	16
LDDZP150	150	57	790	197	200	225	215	125	8	16
LDDZP200	200	70	850	197	255	280	215	125	8	16
LDDZP250	250	70	1100	197	310	395	215	125	12	16
LDDZP300	300	76	1180	197	362	395	215	125	12	20
LDDZP350	350	76	1280	197	412	445	215	125	12	20
LDDZP400	400	89	1460	197	462	495	215	125	16	20	3/28'
LDDZP450	450	89	1600	277	568	600	240	235	16	20
LDDZP500	500	114	1800	277	568	600	240	235	16	20
LDDZP600	600	114	2100	277	670	705	240	235	20	22
LDDZP700	700	127	2300	283	880	920	274	260	24	22
LDDZP800	800	127	2500	283	880	920	274	260	24	27
LDDZP900	900	154	2700	309	1080	1120	319	295	24	27
LDDZP1000	1000	165	2900	309	1080	1120	319	295	28	27
LDDZP1200	1200	190	2300	309	1295	1340	319	295	32	27

主要外形及连接法兰尺寸PZ643H、PZ643X、PZ643Y、PZ643F、-10C/P/R
型号	DN	L	～H	D	D1	D2	A	B	N	Φd	气源接口
LDDZP50	50	48	600	197	90	125	215	125	4	16	1/4''
LDDZP65	65	48	670	197	120	145	215	125	4	16
LDDZP80	80	51	680	197	145	170	215	125	4	16
LDDZP100	100	51	700	197	155	180	215	125	8	16
LDDZP125	125	57	720	197	185	210	215	125	8	16
LDDZP150	150	57	790	197	210	240	215	125	8	16
LDDZP200	200	70	850	197	265	295	215	125	8	20
LDDZP250	250	70	1140	197	320	395	215	125	12	20
LDDZP300	300	76	1180	197	368	400	215	125	12	20
LDDZP350	350	76	1280	197	428	460	240	325	16	22
LDDZP400	400	89	1460	277	482	515	215	125	20	22	3/8''
LDDZP450	450	89	1600	277	568	600	240	235	20	22
LDDZP500	500	114	1800	277	585	620	240	235	20	27
LDDZP600	600	114	2100	277	685	725	240	235	20	27
LDDZP700	700	127	2300	283	880	920	274	260	24	27
LDDZP800	800	127	2500	309	898	950	319	295	24	30
LDDZP900	900	154	2700	309	1080	1120	319	295	28	30
LDDZP1000	1000	165	2900	309	1115	1160	319	295	28	30
LDDZP1200	1200	190	2400	309	1325	1380	319	295	32	36
