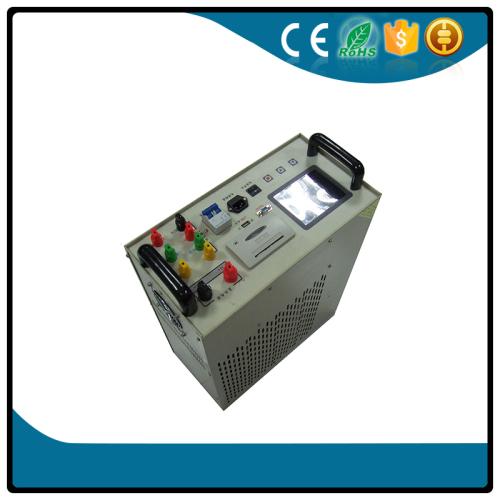

充电机综合特性测试仪

一 、概  述

GM-TX充电机综合特性测试仪是根据国家关于直流电源运行和维护规程的相关要求而研发出来的一款产品，主要包含稳压精度测量、稳流精度测量、纹波系数测量、效率测量、谐波测量和电池放电等功能，同时配备直流电源综合测试仪数据分析软件，对上传至计算机的测量数据进行各种分析。根据DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》第5.3条中，GB/T19826-2005《电力工程直流电源设备通用技术条件和安全要求》第5.2条中及6.3条中，对充电装置的稳压精度、稳流精度、纹波系数、充电机效率、蓄电池容量等技术指标及试验方法有明确的规定及技术要求，落地国家电网维护规程政策，针对充电高频开关电源模块校验测试。

功能特点

1、综合测试

综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压，并计算出稳压精度、稳流精度、稳压纹波系数和稳流纹波系数。

2、稳压精度测量

稳压精度测量显示测量直流电流、测量直流电压和测量交流电压，并计算出稳压精度。

3、稳流精度测量

稳流精度测量显示测量直流电流、测量直流电压和测量交流电压，并计算出稳流精度。

4、纹波系数测量

纹波系数测量显示测量直流电流、测量直流电压、测量交流电压，测量纹波电压，并计算出稳压纹波系数和稳流纹波系数。

5、电池放电

电池放电测试显示测量直流电流、测量直流电压和放电时间，并计算出放电容量。

6、数据分析

    包括的综合分析、稳压精度分析、稳流精度分析、纹波系数分析、效率分析、电网谐波分析和电池放电分析可重新显示原测量界面的内容。

7、数据上传

此功能允许用户将保存的测量数据上传到计算机以进行各种分析。

8、系统升级

此功能允许用户使用微机更新仪表软件。

技术参数

• 环境温度：-5℃～+55℃
• 放电测量负载：

工作电源： AC220V±15％  频率 50HZ

额定放电电流：≤40A（电流可定做）

直流电压Vdc：190V～240V  ±0.5％rdg

纹波电压Vpp：0～10V  ±5％±0.01V

直流电流测量：0～30A  ±0.5％rdg±0.03V

放电电流：0～30A   ±1％±0.1A

• 内存容量：　128M位FLASH
• 显示屏： 320×240 彩色图形LCD + 触摸屏
• 通讯接口：USB
• 适用电压等级：110V和220V（48V系统，电流200A，订货注明）
