[促销] 模块转换器(5v转50v/120v/150v/200)

模块转换器
供应商参考报价:面议
  供应商信息
· 深圳市贝福科技有限公司 [广东省] 加为商业伙伴
  发送站内消息
联系人: 章峰
所在城市: 广东省 罗湖区
详细地址: 深圳市福田区华强长街道赛格科技园2栋西
联系我们 更多产品 进入商铺

详细信息

GRB  2~10W 系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为:9~18V、及18~36VDC标准(2:1)宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出单电压:100VDC、110VDC、150DC、200VDC、250VDC等,具有功率密度大,输出功率高,应用范围广等优点。装置的要求也越来越高。AC/DC、DC/DC变换器作为系统电源中为设备提供直流动力的主要装置,面临着体积更小、重量更轻、效率更高、可靠性更好等诸多要求。要达到上述要求,变换器必须实现工作频率由低须向高频的转变。

变换器工作在硬开关方式下,若不断提高变换器的工作率,则会引起以下问题:

①开关损耗大。开通时,开关器件的电流上升和电压下降同时进行;关断时,电压上升和电流下降同时进行。电压、电流波形的交叠产生开关损耗,该损耗将随开关频率的提高而急速增加。

②感性关断电压尖峰大。当器件关断时,电路中的感性元件感应出尖峰电压。开关率愈高,关断愈快,感应的尖峰电压愈高,感应电压加在开关器件两端易造成器件击穿。

③容性开通电流尖峰大。当开关器件在很高的电压下开通时,存在开关器件结电容中的能量将以电流形式全部耗散在该器件内。须率愈高,开通电流尖峰愈大,从而会引起器件过热损坏。另外,二极管由导通变为截止时存在着反向恢复期,开关管在此期间内的开通动作易产生很大的冲击电流。频率愈高,冲击电流愈大,对器件越易造成危害。

④电磁干扰严重。随着频率的提高,电路中的di/dr和du/dlt增大,从而导致电磁干扰(EMI)增大,影响变换器和周围电子设备的工作。

上述间题可严重妨碍开关器件工作频率的提高,近年来开展的软开关( Soft Switching,SS)技术研究为克服上述缺陷提供了一条有效的途径。(2:1)宽电压输入高电压稳压输出GRB系列(2:1)宽电压输入高电压稳压输出金属外壳屏蔽封装模块电源介绍系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为:9~18V、及18~36VDC标准(2:1)宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出单电压:100VDC、110VDC、150DC、200VDC、250VDC等,具有功率密度大,输出功率高,应用范围广等优点。

技术参数

输出特性

技术指标

技术参数

测试条件

稳压精度

3.0 %max

0%~100%负载范围

电压调整率

0.5%max

满载

负载调整率

+/-0.5% type.

+/-1% max. (No load to full load)

0%~100%负载范围

纹波和噪声

≤150 mV p-p, max

20MHz带宽

动态响应速度

≤150us

25%负载~满载

启动延迟时间

500ms



输入特性

输入电压范围

(12VDC)9.0—18VDC



(24VDC)18—36VDC







线性高速率

0.5%

低端 ~ 高端

一般特性

开关频率

300KHz

典型值

转换效率

参见型号选择表



隔离电压

不隔离

输入和输出之间

平均无故障间隔时间

1000000小时



温度系数

0.02%/℃



环境特性

工作温度范围

-40℃~+85℃



储存湿度

-55℃~+125℃



相对湿度

10%~90%



冷却方式

自由空气



GRB系列   GRBxxxxD-xW   2 ~10W     (2:1)宽电压输入高电压稳压输出

产品型号选择指南

产品型号

输入电压(VDC)

输出电压(VDC)

输出电流(mA)

效率(%)

标称值

输入范围

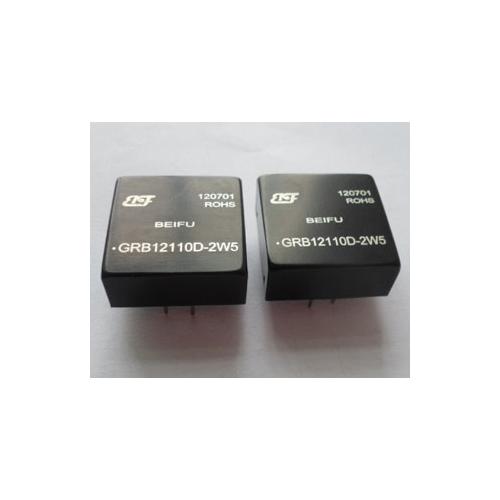

GRB12110D-2W5

12 .0

9.0~18.0

110

20

80

GRB12150D-2W

12 .0

9.0~18.0

150

14

82

GRB12250D-2W

12 .0

9.0~18.0

250

8

85

GRB24110D-2W

24 .0

18.0~36.0

110

18

82

GRB24150D-2W

24 .0

18.0~36.0

150

13

84

GRB24250D-2W

24 .0

18.0~36.0

150

8

86

GRB12110D-3W

12 .0

9.0~18.0

110

27

80

GRB12150D-3W

12 .0

9.0~18.0

150

20

82

GRB12250D-3W

12 .0

9.0~18.0

250

12

85

GRB24110D-3W

24 .0

18.0~36.0

110

27

82

GRB24150D-3W

24 .0

18.0~36.0

150

20

83

GRB24250D-3W

24 .0

18.0~36.0

250

12

85

GRB12150D-5W

12 .0

9.0~18.0

150

34

85

GRB12250D-5W

12 .0

9.0~18.0

250

20

86

GRB24110D-5W

24 .0

18.0~36.0

110

45

85

GRB24150D-5W

24 .0

18.0~36.0

150

34

87

GRB24250D-5W

24 .0

18.0~36.0

250

20

88

GRB12110D-6W

12 .0

9.0~18.0

110

55

76

GRB12150D-6W

12 .0

9.0~18.0

150

40

78

GRB12250D-6W

12 .0

9.0~18.0

250

25

80

GRB24110D-6W

24 .0

18.0~36.0

110

55

78

GRB24150D-6W

24 .0

18.0~36.0

150

40

79

GRB24250D-6W

24 .0

18.0~36.0

250

25

81

GRB12100D-8W

12 .0

9.0~18.0

100

80

78

GRB12150D-8W

12 .0

9.0~18.0

150

50

80

GRB12250D-8W

12 .0

9.0~18.0

250

30

82

GRB系列   GRBxxxxD-xW   2 ~10W     (2:1)宽电压输入高电压稳压输出



产品型号

输入电压(VDC)

输出电压(VDC)

输出电流(mA)

效率(%)



标称值

输入范围

GRB24100D-8W

24 .0

18.0~36.0

100

80

79

GRB24150D-8W

24 .0

18.0~36.0

150

50

81

GRB24250D-8W

24 .0

18.0~36.0

250

30

83

GRB12100D-10W

12 .0

9.0~18.0

100

100

80

GRB12150D-10W

12 .0

9.0~18.0

150

67

82

GRB12250D-10W

12 .0

9.0~18.0

250

40

85

GRB24100D-10W

24 .0

18.0~36.0

100

100

82

GRB24150D-10W

24 .0

18.0~36.0

150

67

83

GRB24250D-10W

24 .0

18.0~36.0

250

40

85



外型尺寸及引脚描述

GRB  2~5W系列   产品尺寸:25.4x25.4x10.14       单位: mm

* 产品设计与规格如有更改,恕不另行通知。

GRB系列   GRBxxxxD-xW   2 ~10W     (2:1)宽电压输入高电压稳压输出

GRB  6~10W系列   产品尺寸:50.8x25.4x10.14      单位: mm



PIN脚

2W~5W 引脚功能说明

1

+Vin

输入正

2

GND

输入负

3

+Vout

输出正

4

NC

空脚

5

GND

输出负

PIN脚

6W~10W 引脚功能说明

1

+Vin

输入正

5

+Vout

输出正

2

GND

输入负

6

ADJ

调整端

3

REM

遥控端

7

NC

空脚

4

GND

输入负

8

GND

输出负















产品选型举例:

1、    型号:GRB12110D-2W5,输出端C4电容可选 47UF/200V的电解电容。

输入电压Vin:9~18VDC;输出电压Vout:110VDC;输出功率:2.5W

2、    型号:GRB24250D-10W,输出端C4电容可选 47UF/400V的电解电容。

输入电压Vin:18~36VDC;输出电压Vout:250VDC;输出功率:10W
