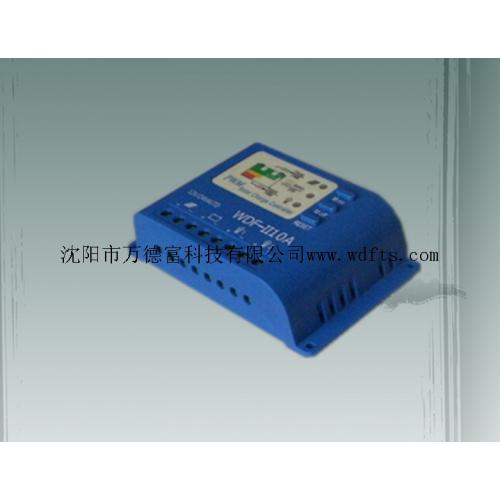

太阳能充放电控制器(WDF-II-10A)

产品特点：

1.采用增强型单片机和专用软件，实现了智能控制。

2.采用串联PWM充电方式，充电效率得以有效提高。

3.12V/24V系统自动识别，无需人工调整。

4.多种负载控制方式，适应性强，用户可灵活选用。

5.支持铅酸电池和锂离子电池。

6.具有温度补偿功能，自动调整充放电参数。

7.自动均衡充电功能，有效延长电池使用寿命。

8.具有过压、过载、过放、超温、短路、反接等多种保护功能。

9.具备独特的线控联网功能。

10.LED和LCD显示可选，满足不同用户需求。

11.采用大口径、大间距接线端子，可安装6mm2导线。

12.三防保护，避免潮湿、腐蚀及灰尘等损害。





技术参数：

1.***大充/放电流： 10A

2.系统电压：DC12/24V 自适应

3.空载功耗：≤10mA

4.显示方式：LED 或LCD+LED

5.配用电池类型：铅酸/锂离子电池

6.配用电池容量：5~200 Ah

7.工作温度：LED版：-20~80℃       LCD版：-10~60℃

8.存储温度：-40~80℃

9.外形尺寸：140×90×35mm³

10.电池充/放电参数：

参数项                                 12V系统(铅酸/锂电)                            24V系统(铅酸/锂电)
过放保护电压                             10.8/11.4V                                        21.6/22.8V
过放返回电压                                13.3V                                              26.6V
过压返回电压                             15.0/16.6V                                        30.0/33.2V
过充保护电压                             17.0/16.8V                                        34.0/33.6V
直充充电电压                             14.4/16.4V                                        28.8/32.8V
提升充电电压                              14.6V/NO                                         29.2V/NO
均衡充电电压                              14.8V/NO                                         29.6V/NO
恒压充电电压                             13.8/16.8V                                        27.6/33.6V
光控暗电压                                    ≤3.0V                                            ≤6.0V
硅光电池***高电压                             30V                                              60V
温度补偿电压                       -20mV/℃（铅酸电池）                      -40mV/℃（铅酸电池）

轻微过流倍数	1.25倍	轻微过流动作时间	30S
一般过流倍数	1.50倍	一般过流动作时间	5S
严重过流倍数	3.00倍	严重过流动作时间	＜1S
轻微过流恢复时间	15min	自动 一般过流恢复时间	30min
自动短路动作时间	＜10mS	严重过流恢复方式	手动
电池***高工作温度	60℃
