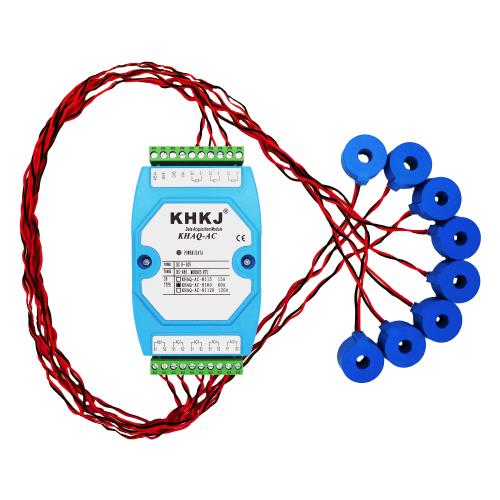

交流电流采集模块(KHAQ-AC)

1、隔离RS485 接口，Modbus 协议的交流电流采集模块。可与PLC、组态软件、触摸屏等进行组网。可广泛用于工

业现场设备的信号采集。

2、宽工作电压：DC（8V-30V），建议DC24V。超低功耗，功耗<1W。

3、工作温度：-40℃～+85℃。

4、可采集电流量程15A、60A、120A及更大量程，出厂配套穿线互感器，可定制开口互感器。采样位数为24位，高

分辨率。此类产品在测量领域有着良好效果，不做计量用，可使用频率范围：45Hz～65Hz。（注：变频器下口以及频率范围之外，精度均会受影响，不建议此种情况下使用。）

5、数据格式输出：32位浮点数，标准IEEE-754浮点数格式。数据单位为A。

6、通道之间绝无互相干扰现象。即使输入信号超过量程很多倍，也绝无相互干扰现象。当电流互感器没有接入设

备或被测设备处于停止状态，通道可能存在微小的电流信号，此现象为正常现象，对实际测量没有任何影响。

7、扫描周期：16路通道以内的模块每秒10次。如果通信距离太远、现场环境复杂适当增加扫描周期时间或选配本

公司485信号隔离中继器。

8、 通信线规格：RS485应该用屏蔽双绞线达到更稳定的通信效果。

9、 安装方式：标准35mm导轨安装。

10、外形尺寸：3路采集模块：100*54*35mm。8路采集模块：125*75*45mm。16路采集模块：140*105*40mm。
