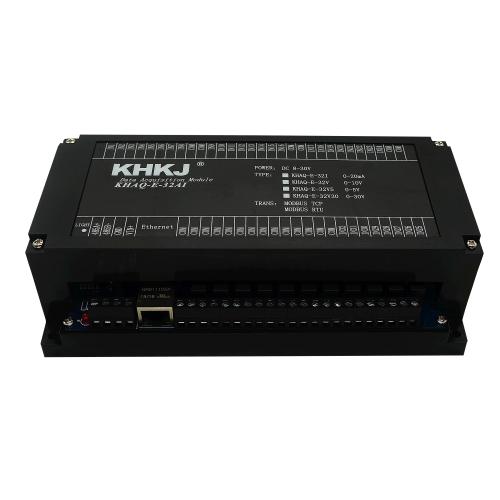

以太网模拟量4-20mA采集模块(KHAQ-E-32I)

***章 概述

1、产品特点：同时具有以太网接口和485接口，内置Modbus TCP/IP和Modbus RTU协议。支持9个主站同时访问（8个以太网主站+1个485主站）

2、以太网突出特点：以太网Modbus TCP可支持8个主站同时访问，速率10/100M自适应。一些比较老的电脑或工控机需要交叉网线。网口绿灯常亮代表连接正常，通讯中黄灯闪烁，速率快于100ms黄灯会常亮。

3、485突出特点：高速隔离设计，稳定抗干扰，适合工业场合。通讯中红色指示灯会闪烁。RS485通信速率：2400-115200BPS。

4、可与PLC、组态软件、触摸屏等进行组网。多台模块组网需要交换机，为保证通讯可靠，推荐用真工业级品牌，如：摩莎、研华、西门子、菲尼克斯等。

5、可广泛用于工业现场设备的信号采集。支持2线制、3线制、4线制有源、无源传感器及变送器。

6、宽工作电压：DC（8V-30V），建议DC24V。超低功耗，24V耗电不超过1.5W。

7、工作温度：-40℃～+85℃。

8、采样位数为16位，高分辨率。采用进口千分之0.1高精度发生器校准，精度可达0.5‰ - 1‰。

9、数据格式输出：16位符号整型输出，数据单位为μA、mV；32位浮点数据输出。

10、电压型输入电阻100K-1M，电流型采样电阻12欧。

11、通道之间绝无互相干扰现象。即使输入信号超过量程很多倍，也绝无相互干扰现象。

12、在电流输入模式下，每个输入端口都有保护电路。

13、安装方式：标准35mm导轨安装。

14、产品尺寸：4路、8路：122*72*43mm（长*宽*厚）。16路：140*105*40mm（长*宽*厚）。32路：200*115*60mm（长*宽*厚）
